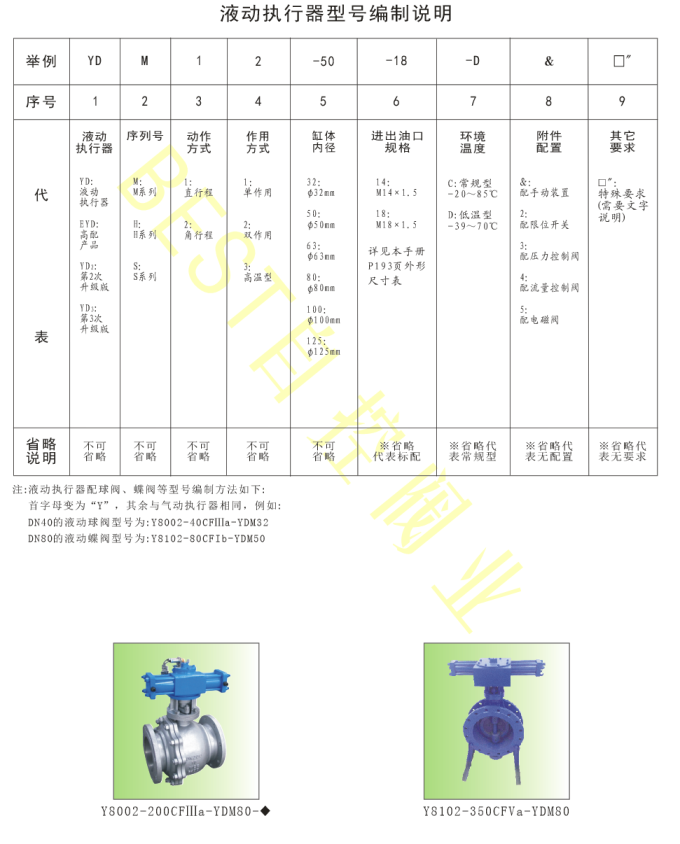

液動執行器型號編制說明
注:液動執行器配球閥、蝶閥等編號方法如下:首字母變為“Y”，其余與氣動執行器相同，例如:
DN40的液動球閥型號為:Y8002-40CFⅢa-YDM32
DN80的液動蝶閥型號為:Y8102-80CFIb-YDM50

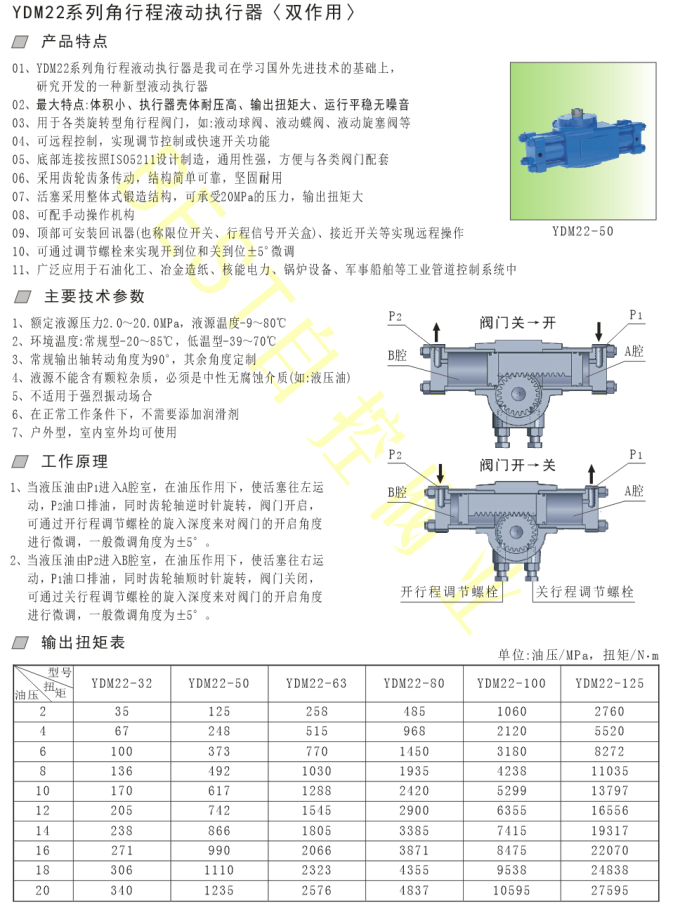

YDM22系列角行程液動執行器〈雙作用〉
產品特點
01、YDM22系列角行程液動執行器是我司在學習國外先進技術的基礎上，研究開發的一種新型液動執行器
02、最大特點:體積小、執行器殼體耐壓高、輸出扭矩大、運行平穩無噪音
03、用于各類旋轉型角行程閥門，如:液動球閥、液動蝶閥、液動旋塞閥等
04、可遠程控制，實現調節控制或快速開關功能
05、底部連接按照ISO5211設計制造，通用性強，方便與各類閥門配套
06、采用齒輪齒條傳動，結構簡單可靠，堅固耐用
07、活塞采用整體式鍛造結構，可承受20MPa的壓力，輸出扭矩大
08、可配手動操作機構
09、頂部可安裝限位開關、行程開關、接近開關等實現遠程操作
10、可通過調節螺栓來實現開到位和關到位±5°微調
11、廣泛應用于石油化工、冶金造紙、核能電力、鍋爐設備、軍事船舶等工業管道控制系統中
主要技術參數
1、額定液源壓力2.0～20.0MPa，液源溫度-9～80℃
2、環境溫度:常規型-20～85℃，低溫型-39～70℃
3、常規輸出軸轉動角度為90°，其余角度定制
4、液源不能含有雜質，必須是中性無腐蝕介質(如:液壓油)
5、不適用于強烈振動場合
6、在正常工作條件下，不需要添加潤滑劑
7、戶外型，室內室外均可使用
